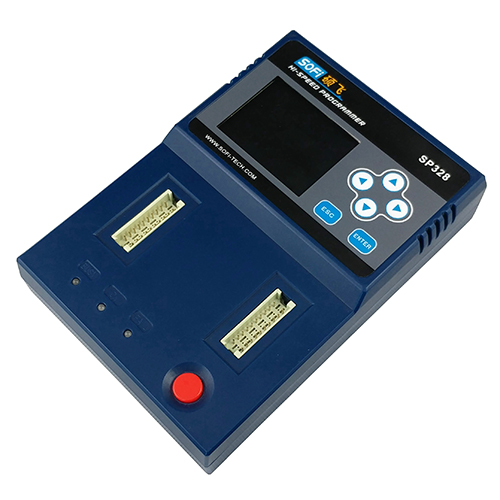

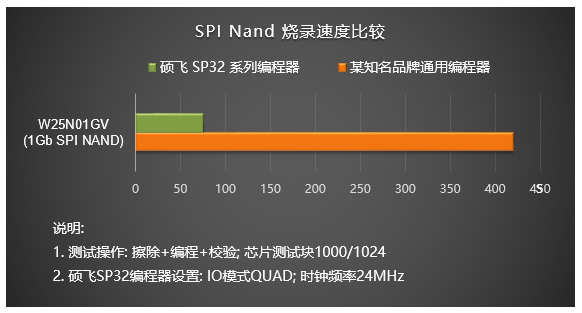

SP328P是碩飛科技最新推出的一款SPI FLASH專用高速量產型編程器,全面支持國內外各廠商的SPI NOR/NAND FLASH、I2C/MicroWire等EEPROM的高速量產燒錄。采用高速MCU+FPGA架構, 內建硬件驅動引擎和IO動態分配技術,支持SPI FLASH的QUAD(四通道)模式, USB2.0高速(480Mbps)通訊接口,使用內置存儲器替代常規外置SD/CF卡保存燒錄工程文件…,多重的創新和領先技術有效確保了量產效率和穩定性,實測燒錄一顆W25N01GV (1Gb SPI NAND)僅需75s(擦除+編程+校驗)。編程器帶有碩飛首創的燒錄機臺控制接口(ATE),廣泛支持各廠商的自動燒錄機臺。脫機的燒錄工程文件既可以從電腦下載,也可以從U盤加載,使用攜帶方便靈活。
|
功能特點 |
配備LCD顯示屏和操作鍵盤
2.4寸寬視野TFT彩色液晶屏,配合“十字”導航鍵盤,顯示清晰直觀,操作方便快捷
支持脫機燒錄
無需連接電腦,由內置存儲芯片保存脫機燒錄的工程數據
多重CRC數據驗證, 確保燒錄數據絕對準確;
脫機存儲內存: 2Gb(256MB) (備注: 脫機內存部分用于系統信息儲存, 大約250MB左右用于用戶燒錄數據存儲)
相比常規采用SD/CF卡來保存脫機數據的燒錄器,內置存儲芯片具有傳輸速度更快,穩定性更高的優點。
一些傳統母片拷貝機, 數據從母片讀取, 因無法對源數據的正確性進行檢查, 很容易因母片數據損壞, 或者在讀取過程母片在插座上接觸不良或干擾等原因導致數據源錯誤. 以致燒錄的芯片全部無法正常工作。

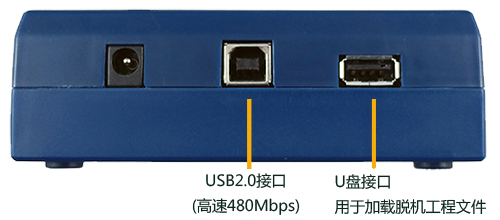

首創的U盤接口支持,脫機燒錄的工程數據既可以從電腦端加載,也可以通過U盤加載,方便現場應用。
支持芯片插入啟動/按鍵啟動/ATE控制接口啟動
芯片插入啟動:
智能探測芯片的放置和移除,無需鼠標點擊和按鍵操作即可完成芯片燒錄的全過程,極大提高了人工燒錄的效率。

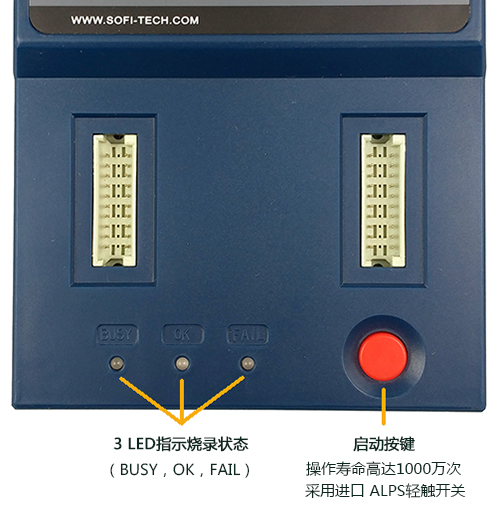

按鍵啟動:
配備單獨的啟動按鍵,每按一次燒錄一次芯片
ATE控制接口:
碩飛首創的ATE控制接口,可提供準確可靠的燒錄機臺控制信號(BUSY,OK,NG,START),廣泛支持各廠商的自動燒錄機臺/機械手,穩定高效

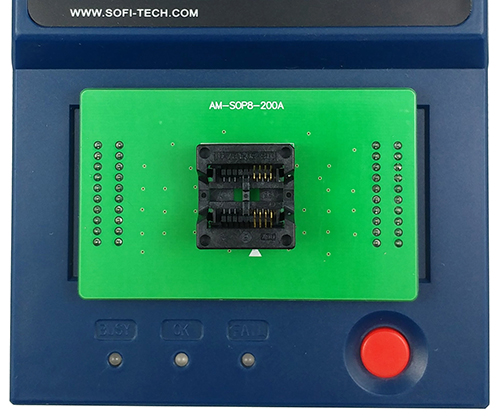

使用專用適配器模塊接口
采用進口接插件和轉接座,減少數據傳輸路徑, 降低干擾,有效提高燒錄可靠性和使用壽命
軟件根據適配器模塊, 智能匹配對應封裝的驅動算法,

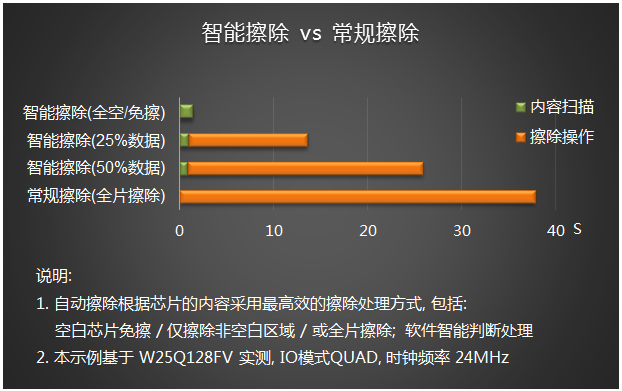

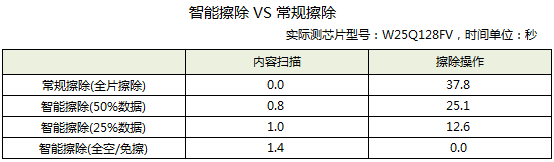

FLASH智能擦除技術
根據芯片內的數據自動匹配最佳的擦除算法:
芯片全空:自動跳過擦除操作;
芯片部分區域有數據:僅擦除有數據的區域;
常規編程器只能使用全片擦除,大大降低了量產燒錄的效率。

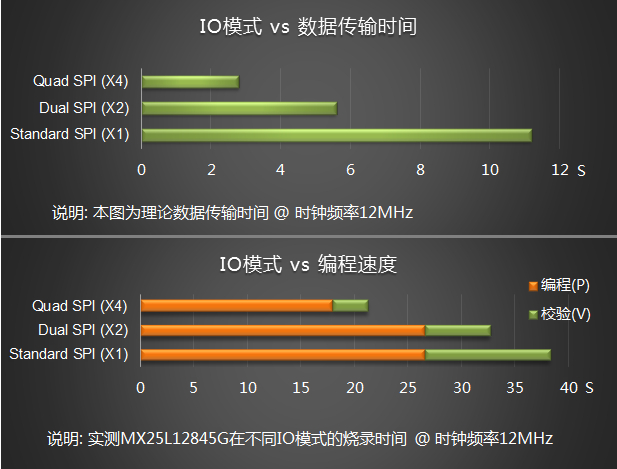

支持SPI FLASH的QUAD、DUAL、標準SPI模式
DUAL: 雙通道模式, 同時使用兩條IO進行數據傳輸, 傳輸速率是標準SPI的2倍
QUAD: 四通道模式, 同時使用四條IO進行數據傳輸, 傳輸速率是標準SPI的4倍
目前市面上大多數編程器(包括碩飛之前的SP8/SP16系列)都只能支持標準SPI模式
可選時鐘頻率設置
SPI FLASH: 8/12/16/20/24MHz
SPI EEPROM: 250/500KHz, 1/2/4/6MHz
I2C: 50/100/200/400KHz
|
功能完善的編程控制軟件 |
支持中英文切換,兼容多種操作系統
通過軟件菜單任意切換中英文,
支持WinXP,VISTA,Win7/Win8/Win10/Win11 (32bit/64bit)
支持軟件升級增加新器件
持續的免費升級服務才能保證編程器持久的使用價值和最佳的性能
支持工程文件管理
工程文件保存所有燒錄參數, 包括: 芯片型號, 數據文件, 燒錄設置等. 開啟現有工程即可進行燒錄, 不用任何設置
支持工程文件鎖定以及只讀屬性
技術人員將工程文件鎖定后, 或者是只讀的工程文件(文件屬性只讀或以只讀方式開啟), 燒錄文件將不能被修改,可放心交由生產線工人操作
支持自動序列號功能(USB聯機模式)
可以用來生成產品唯一序列號, MAC地址, 藍牙ID等.
支持自動增量和文件模式
|
其他功能 |
短路/過流保護(可防止芯片放反導致編程器或者芯片燒毀)
芯片引腳接觸檢查功能(燒錄前先探測引腳接觸情況, 接觸好才燒錄. 否則給出圖形提示哪些引腳存在接觸不好)
支持部分芯片的UID讀取功能
支持部分SPI FLASH的SFDP內容讀取
支持部分芯片的UID數據加密功能(給產品增加防拷貝,防盜版功能) (技術文檔: [AN208] 使用芯片的UID實現產品加密功能 )
支持脫機燒錄滾碼(自動序列號)功能,支持增量模式和文件模式
|

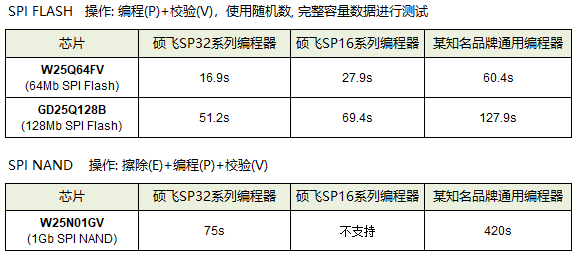

部分芯片燒錄時間(實測數據) |
|
規格參數 |
器件支持: I2C/MicroWire等EEPROMOM,SPI NOR FLASH,SPI NAND FLASH
器件電壓:1.7-3.6V
通訊接口: USB2.0高速(480Mbps)
脫機模式: 支持脫機操作
電源規格: 輸入150-240Vac, 50/60HZ; 輸出:DC5V/1.5A
主機尺寸: 164*113*36 mm; 重量:260g
包裝尺寸: 185*165*76 mm; 包裝毛重:550g
|
標準配置 |
編程器主機 1臺
電源適配器 1個
USB連接線 1條
快速操作指南 1本
注:燒錄座為選配件,請根據您實際燒錄的芯片封裝選購。
|

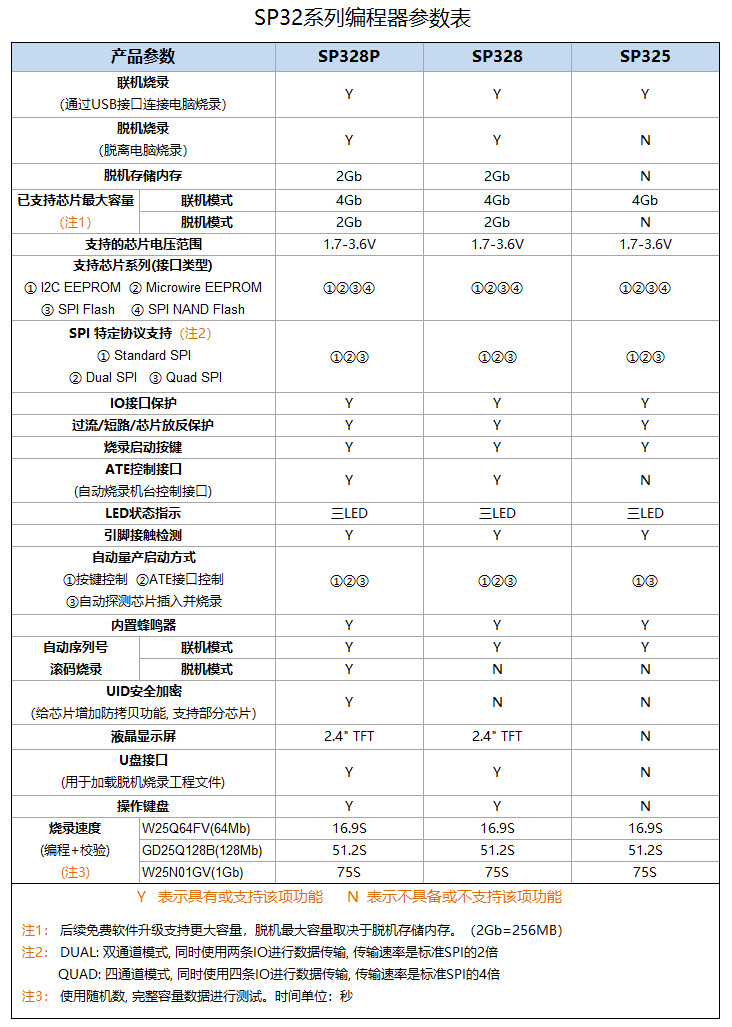

產品參數對比與選型 |
說明:SP325和SP328已經停產,SP328P正常銷售中
