SP325已停產,可選擇增強版SP328P

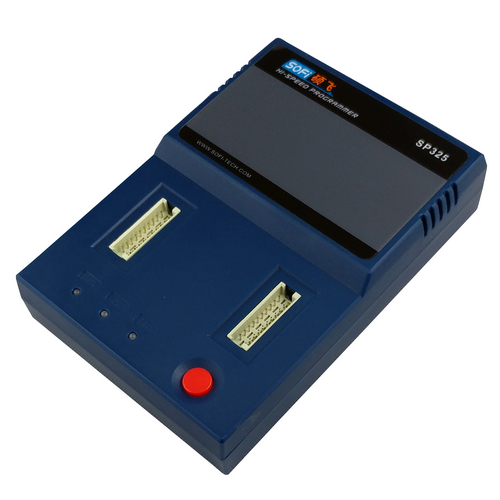

SP325是深圳碩飛科技最新推出的一款SPI FLASH專用高速量產型編程器,全面支持國內外各廠商的SPI NOR/NAND FLASH、I2C/MicroWire等EEPROM的高速燒錄。采用高速MCU+FPGA架構, 內建硬件驅動引擎和IO動態分配技術,支持SPI FLASH的QUAD(四通道)模式, USB2.0高速(480Mbps)通訊接口,多重的創新和領先技術有效確保了量產效率和穩定性,實測燒錄一顆W25N01GV (1Gb SPI NAND)僅需75s(擦除+編程+校驗)。
功能特點 |
支持芯片插入啟動/按鍵啟動
芯片插入啟動:
智能探測芯片的放置和移除,無需鼠標點擊和按鍵操作即可完成芯片燒錄的全過程,極大提高了人工燒錄的效率。
按鍵啟動:
配備單獨的啟動按鍵,每按一次燒錄一次芯片
使用專用適配器模塊接口
采用進口接插件和轉接座,減少數據傳輸路徑, 降低干擾,有效提高燒錄可靠性和使用壽命
軟件根據適配器模塊, 智能匹配對應封裝的驅動算法,
FLASH智能擦除技術
根據芯片內的數據自動匹配最佳的擦除算法:
芯片全空:自動跳過擦除操作;
芯片部分區域有數據:僅擦除有數據的區域;
常規編程器只能使用全片擦除,大大降低了量產燒錄的效率。
支持SPI FLASH的QUAD、DUAL、標準SPI模式
DUAL: 雙通道模式, 同時使用兩條IO進行數據傳輸, 傳輸速率是標準SPI的2倍
QUAD: 四通道模式, 同時使用四條IO進行數據傳輸, 傳輸速率是標準SPI的4倍
目前市面上大多數編程器(包括碩飛之前的SP8/SP16系列)都只能支持標準SPI模式
可選時鐘頻率設置
SPI FLASH: 8/12/16/20/24MHz
SPI EEPROM: 250/500KHz, 1/2/4/6MHz
I2C: 50/100/200/400KHz
功能完善的編程控制軟件 |
支持中英文切換,兼容多種操作系統
通過軟件菜單任意切換中英文,
支持WinXP,VISTA,Win7/Win8/Win10 (32bit/64bit)
支持軟件升級增加新器件
持續的免費升級服務才能保證編程器持久的使用價值和最佳的性能
支持工程文件管理
工程文件保存所有燒錄參數, 包括: 芯片型號, 數據文件, 燒錄設置等. 開啟現有工程即可進行燒錄, 不用任何設置
支持工程文件鎖定以及只讀屬性
技術人員將工程文件鎖定后, 或者是只讀的工程文件(文件屬性只讀或以只讀方式開啟), 燒錄文件將不能被修改,可放心交由生產線工人操作
支持自動序列號功能(USB聯機模式)
可以用來生成產品唯一序列號, MAC地址, 藍牙ID等.
支持自動增量和文件模式
其他功能 |
短路/過流保護
可防止芯片放反導致編程器或者芯片燒毀.
芯片引腳接觸檢查功能
燒錄前先探測引腳接觸情況, 接觸好才燒錄. 否則給出圖形提示哪些引腳存在接觸不好
支持部分芯片的UID讀取功能
支持部分SPI FLASH的SFDP內容讀取
部分芯片燒錄時間(實測數據) |
規格參數 |
器件支持: I2C/MicroWire等EEPROMOM,SPI NOR FLASH,SPI NAND FLASH
器件電壓:1.7-3.6V

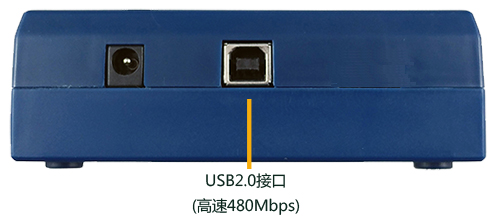

通訊接口: USB2.0高速(480Mbps)
脫機模式: 不支持脫機操作
電源規格: 輸入150-240Vac, 50/60HZ; 輸出:DC5V/1.5A
主機尺寸: 164*113*36 mm; 重量:225g
包裝尺寸: 185*165*76 mm; 包裝毛重:515g
標準配置 |
編程器主機 1臺
USB連接線 1條
快速操作指南 1本
注:燒錄座為選配件,請根據您實際燒錄的芯片封裝選購。

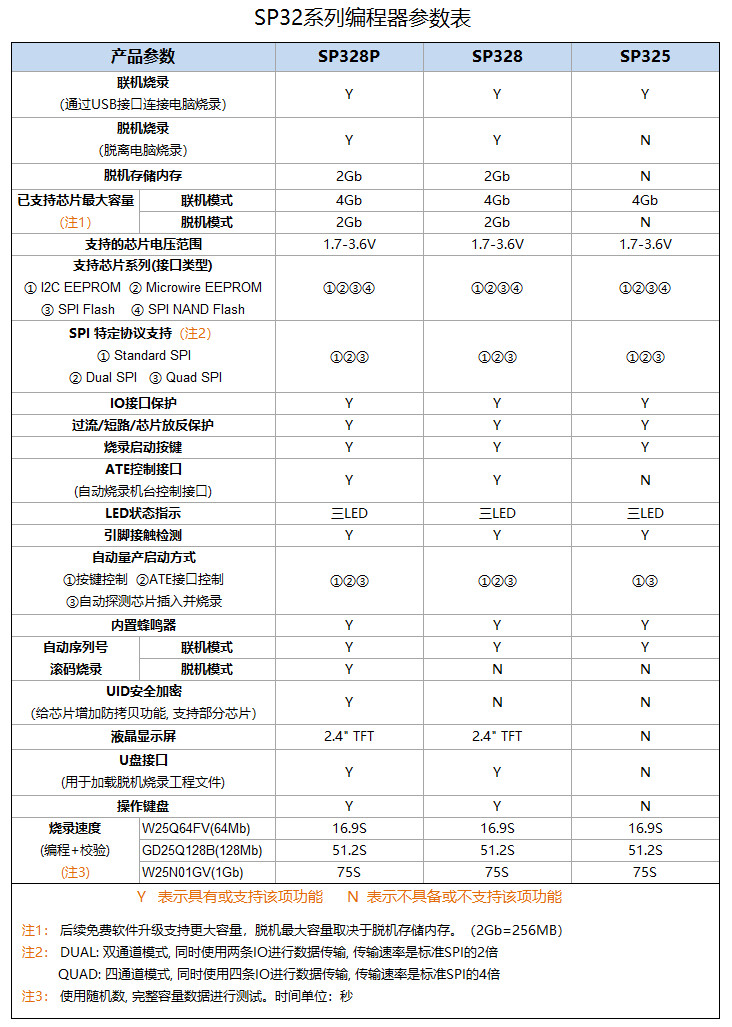

產品功能對比與選型 |
